Comprendre les mécanismes, évaluer les solutions, choisir l'approche adaptée à son environnement.
Publié par So Sponge — Février 2026
Résumé exécutif
Les boîtiers IP65+ protègent les équipements électroniques contre l'eau liquide, mais non contre l'humidité sous forme de vapeur. Soumis à des variations de température, tout volume scellé accumule progressivement de l'humidité au fil des cycles thermiques — pouvant provoquer condensation, corrosion et défaillances électroniques.
Face à cette réalité, plusieurs familles de solutions existent : dessiccants traditionnels (silica gel), évents et membranes de dépressurisation, systèmes de chauffage interne, revêtements de protection. Chacune présente des cas d'usage optimaux et des limites spécifiques.
Ce document propose une analyse technique comparative et neutre de ces approches, en précisant les conditions dans lesquelles chacune est pertinente. Il introduit ensuite les matériaux à gestion dynamique de l'humidité — dont la technologie SRD développée par So Sponge — comme une réponse complémentaire adaptée à certaines configurations exigeantes.
Ce livre blanc est publié par So Sponge, développeur de la technologie SRD. Nous avons veillé à présenter les mérites et les limites de chaque solution de manière équilibrée. Le lecteur est invité à évaluer les informations à l'aune de son propre cas d'usage.
Chapitre 1
Un boîtier classé IP65 ou supérieur garantit l'étanchéité à l'eau liquide selon la norme IEC 60529. Ce niveau de protection est souvent interprété, à tort, comme une protection contre toute forme d'humidité. Or, l'indice IP ne couvre pas la vapeur d'eau.
Dans tout volume scellé soumis à des variations de température — cycles jour/nuit, chaleur générée par les composants électroniques, transports — l'air interne se dilate puis se contracte. Ces variations de pression induisent des échanges d'air avec l'extérieur via les joints, membranes ou micro-fuites. À chaque cycle de refroidissement, de la vapeur d'eau est introduite et l'humidité relative interne augmente.
Au-delà de 60 % d'humidité relative (HR), les risques de corrosion, de courants de fuite et de défaillances électroniques augmentent significativement.
Plus un boîtier est hermétique à l'eau liquide, plus il se comporte comme un piège thermique : la vapeur d'eau s'y accumule cycle après cycle. Le niveau de protection devient ainsi un facteur aggravant en l'absence de gestion active de l'humidité interne.
Les effets de l'humidité sur les systèmes électroniques se manifestent selon plusieurs mécanismes distincts :
Sur les surfaces froides et les cartes électroniques, pouvant provoquer des courts-circuits directs.
Des pistes, connecteurs et soudures par réaction électrochimique.
Entre pistes contiguës, altérant les performances des circuits.
Croissance sur les substrats organiques présents dans les boîtiers.
Des joints d'étanchéité, fragillisés par les cycles d'humidification et de séchage.
Au-delà de 60 % HR, l'autodécharge des batteries double.
Chapitre 2
L'ingénieur dispose de plusieurs leviers pour contrôler l'humidité dans un boîtier IP65+. Ces approches ne sont pas exclusives — une combinaison est souvent nécessaire selon les contraintes de l'application.
Le silica gel est la solution la plus répandue et la mieux documentée. Il est particulièrement efficace dans les configurations suivantes : environnements à température stable, applications en intérieur, systèmes faisant l'objet d'une maintenance planifiée, et phases de stockage ou de transport.
Ses limites deviennent critiques dans des environnements thermiquement instables : capacité résiduelle très faible au-delà de 50 % HR, saturation irréversible sans chauffage externe, et dérive progressive en l'absence de régénération.
Les évents respirants permettent d'équilibrer la pression tout en maintenant la classification IP vis-à-vis des projections d'eau liquide. Ils sont indispensables pour la gestion mécanique de la pression, mais n'ont aucun effet dessiccant : l'intérieur converge vers l'humidité ambiante extérieure.
Le chauffage interne est efficace mais énergétiquement coûteux, incompatible avec les systèmes sur batterie. Les revêtements de tropicalisation constituent un dernier rempart utile mais ne traitent pas la cause hygrothermique. Ces solutions sont idéalement combinées avec les approches précédentes pour les applications à haute criticité.
Les limites du couple « boîtier IP65 + silicagel statique » dans des environnements thermiquement instables ont conduit à explorer des matériaux capables de gérer un flux d'humidité en phase avec les cycles thermiques du système.
Ces matériaux dits à gestion dynamique présentent une hystérésis significative entre adsorption et désorption. La technologie SRD de So Sponge s'inscrit dans cette catégorie.
Une nouvelle génération de matériaux capables de s'adapter aux cycles thermiques et de maintenir une protection active dans les environnements les plus exigeants.
Chapitre 3

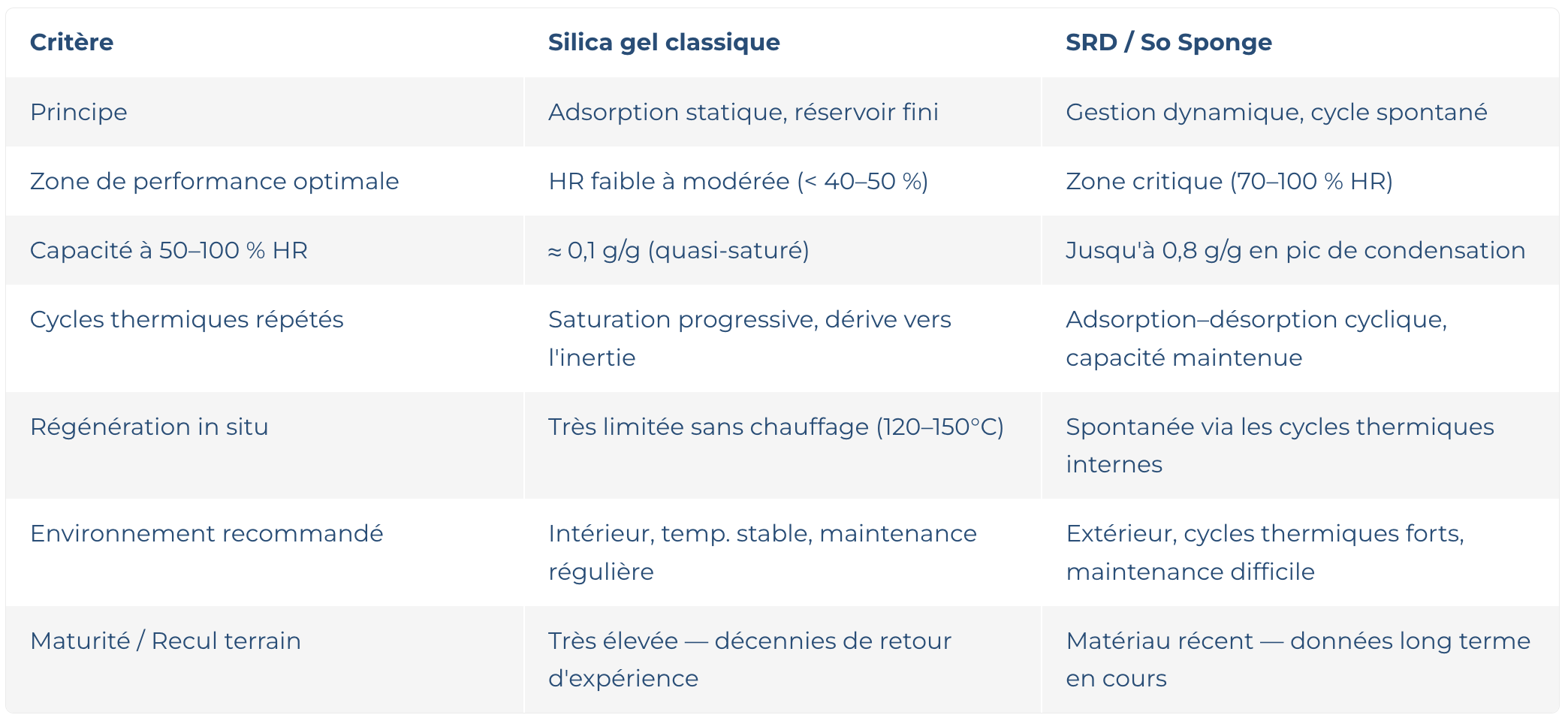

Cette section propose une comparaison factuelle entre le silica gel classique et la technologie SRD, y compris les configurations où le silica gel reste le choix le plus approprié.

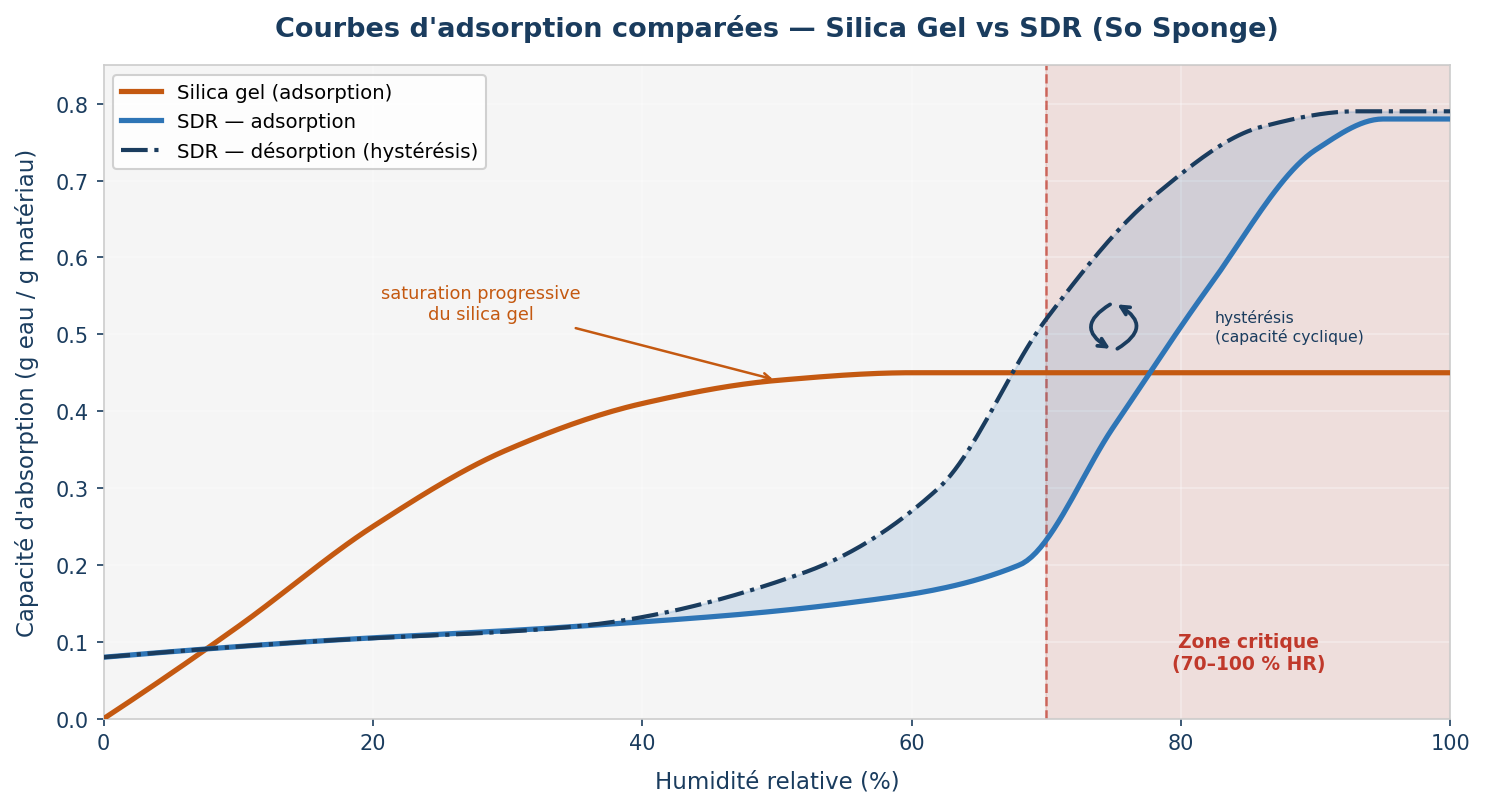

Le graphique ci-dessous illustre le comportement des deux matériaux sur l'ensemble de la plage d'humidité relative. La zone rouge (70–100 % HR) correspond à la plage critique pour la fiabilité électronique.
Figure 1 — Courbes d'adsorption comparées : Silica Gel vs SRD (So Sponge). La zone rouge marque la plage critique (70–100 % HR).
Le silica gel atteint l'essentiel de sa capacité d'absorption entre 0 et 50 % HR. Au-delà, sa capacité résiduelle est de l'ordre de 0,1 g d'eau par gramme de matériau — insuffisante pour amortir les chocs hygrothermiques. La technologie SRD présente à l'inverse une capacité quasi exponentielle au-delà de 50 % HR, pouvant atteindre 0,8 g/g lors de pics de condensation.
Dans la zone 50–100 % HR, la capacité d'absorption additionnelle du SRD est environ 8 fois supérieure à celle du silica gel. Cette différence est déterminante dans les boîtiers soumis à des cycles thermiques importants où la condensation est possible.

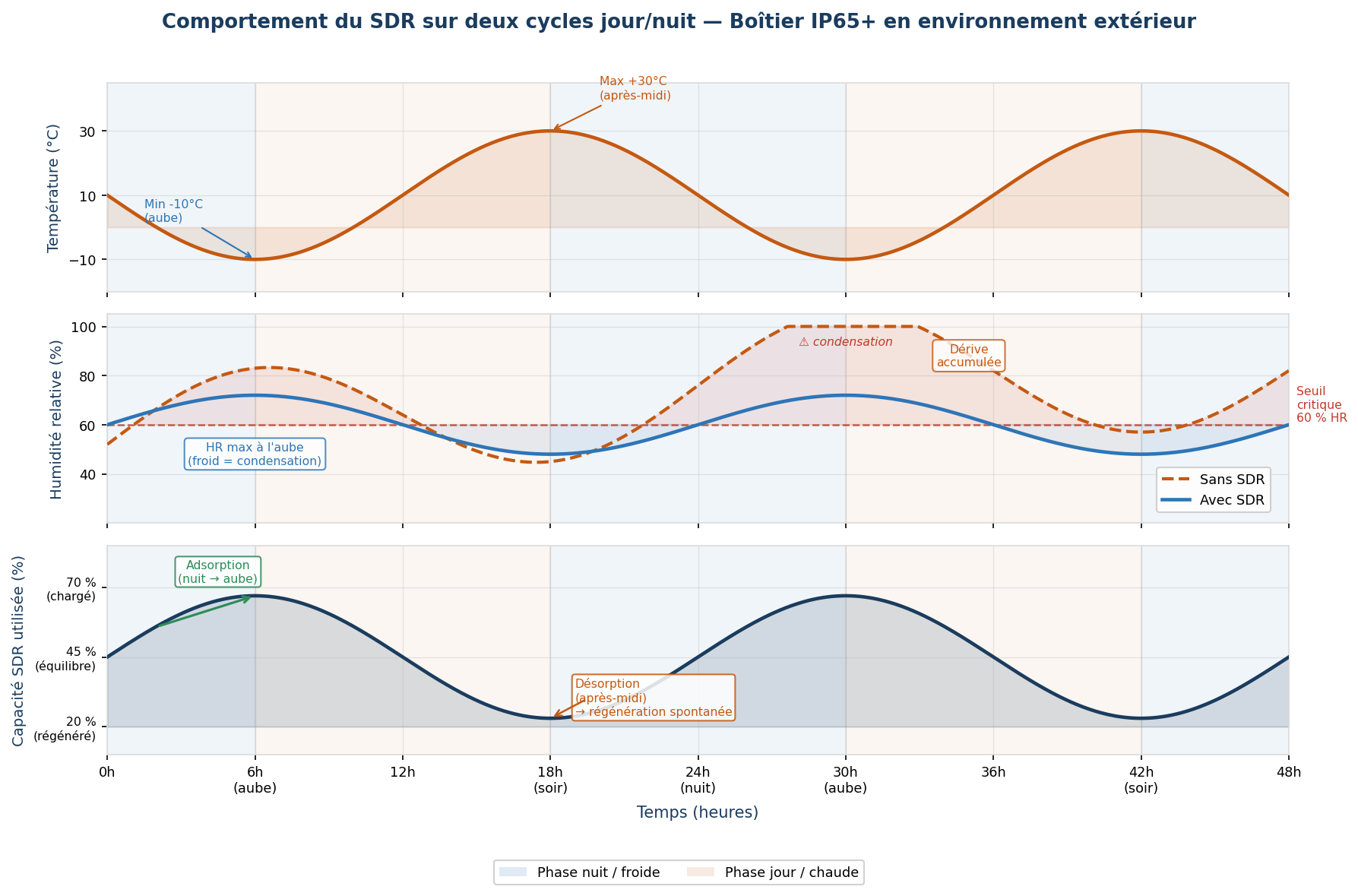

Le schéma suivant illustre le mécanisme central de la technologie SRD : l'hystérésis entre adsorption et désorption permet au matériau de se régénérer partiellement à chaque cycle thermique, sans intervention extérieure, contrairement au Silica Gel qui sature inéluctablement au fil des cycles thermiques.
Figure 2 — Cycle de fonctionnement spontané du SRD dans un boîtier IP65+ soumis à des variations thermiques.

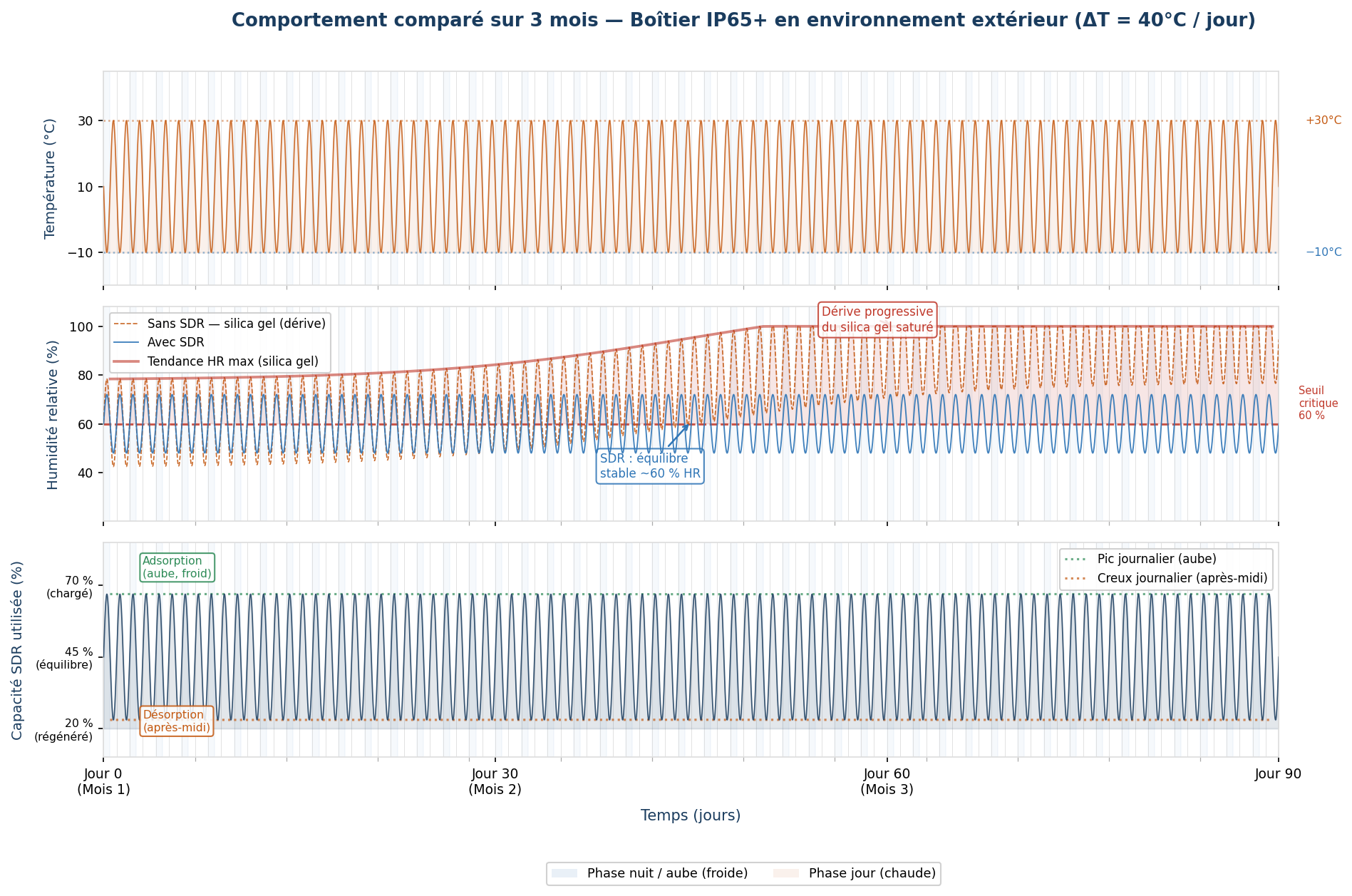

Soumis à des cycles thermiques journaliers, le silica gel peut atteindre sa capacité maximale d'adsorption après quelques semaines. Sans possibilité de régénération, l'humidité relative interne dérive inexorablement vers 100 % HR — seuil de condensation — et s'y maintient. Le SRD, en revanche, exploite chaque pic thermique journalier pour se désorber spontanément, maintenant l'humidité interne à 60 ± 15 % HR. Aucune saturation, aucune intervention.
Figure 3 — Dérive hygrométrique du silica gel saturé vs stabilité du SRD sur 90 jours de cycles thermiques (ΔT = 40°C/jour).
Chapitre 4

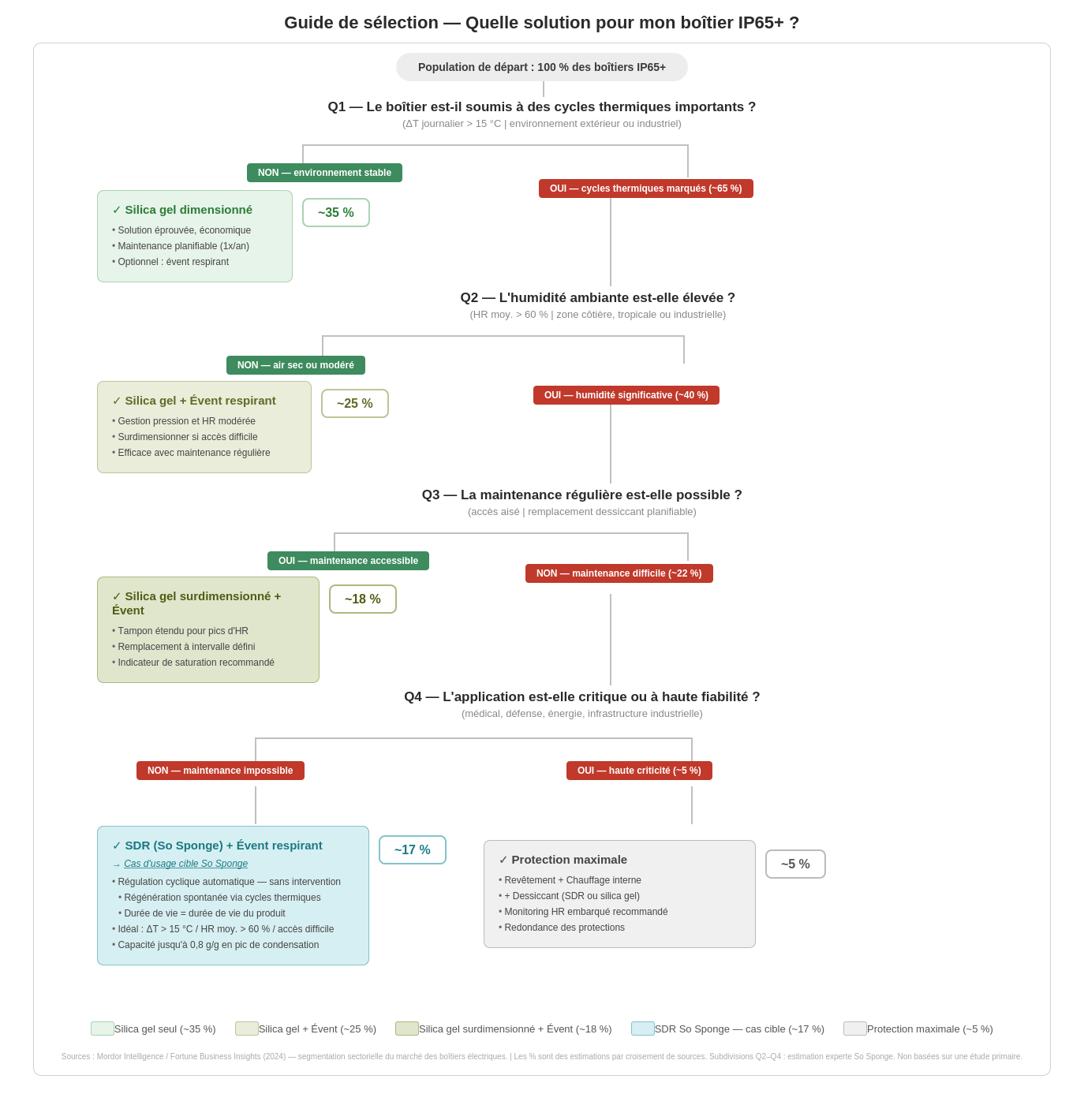

Le schéma ci-dessous présente un arbre de décision permettant d'identifier la solution la plus adaptée selon les caractéristiques du boîtier et de son environnement.
Figure 4 — Arbre de décision : sélection de la solution de gestion de l'humidité selon le contexte applicatif.
1
Le silica gel dimensionné selon les règles de l'art reste la solution robuste et économique.
2
La combinaison silica gel + évent offre une protection satisfaisante.
3
Le SRD constitue l'approche la plus adaptée.
4
La combinaison revêtement + chauffage reste la référence indépendamment du coût.
La gestion de l'humidité dans les boîtiers IP65+ n'est pas un problème à solution unique. Chaque approche — silica gel, évents, chauffage, revêtements, matériaux dynamiques — a son domaine de pertinence.
Le silica gel reste une solution valide et économique pour de nombreuses applications en environnement contrôlé, avec maintenance planifiable. La technologie SRD de So Sponge répond à un besoin spécifique : maintenir une capacité de régulation hygrothérmique active dans des systèmes soumis à des cycles thermiques importants, où le silicagel sature avant d'avoir pu remplir son rôle protecteur.
Elle ne se positionne pas en remplacement systématique des solutions existantes, mais comme une réponse adaptée aux cas d'usage les plus exigeants
So Sponge accompagne ses partenaires dans l'évaluation de la solution adaptée : analyse du cycle thermique, dimensionnement, tests comparatifs.
Contactez-nous à guirec@sosponge.com pour une étude personnalisée.
1. IEC 60529 : Degrés de protection procurés par les enveloppes (Code IP).
2. AGM Container Controls — Engineering Moisture & Pressure Protection Guide.
3. Vikinor — Preventing Condensation in Sealed Enclosures.
4. Canadian Conservation Institute — Silica Gel and Relative Humidity.
5. Australian Inhibitor — Calculating Desiccant Storage Requirements.
6. Danfoss — Application Note AB501642557477 : Pressure Equalization Elements.
7. So Sponge — Comparative Analysis: Silica Gel vs SRD Technology for IP65+ Enclosures, 2025.
8. PMC / NCBI — Adsorption and desorption characteristics of silica gel under cyclic humidity conditions.
