Boîtier anti humidité : les boîtiers IP sont-ils étanches ?

Un boîtier anti humidité est souvent associé à un boîtier électrique étanche IP65+. Mais ces indices garantissent-ils réellement une protection contre l’entrée de l’air et de la vapeur d’eau ?

La question est essentielle pour prévenir la condensation dans un coffret électrique et assurer un bon contrôle de l’humidité.

Les boîtiers IP sont-ils étanches à l’air ?

Les appareils classés IP répondent à la norme internationale CEI 60529 (IEC 60529), qui définit les niveaux de protection contre :

• L’intrusion de corps solides (poussières)
• La pénétration de liquides (eau)

Cette norme ne garantit pas l’étanchéité aux gaz. Elle ne protège donc pas contre l’entrée de l’air ou de la vapeur d’eau. Un boîtier étanche IP peut être protégé contre l’eau liquide… tout en laissant passer progressivement l’humidité dans l’air.

Pourquoi est-ce un problème ?

Dans un boîtier électrique extérieur, l’humidité ambiante peut pénétrer lentement.

Si la température chute et atteint la température de rosée, on peut observer :

• Humidité par condensation
• Corrosion des composants
• Dégradation des connexions
• Risque électrique

Un simple boîtier de raccordement étanche ne suffit donc pas toujours à garantir une protection contre la condensation interne.

Protocole expérimental

Afin d’évaluer l’étanchéité réelle à l’air, nous avons mené une étude en laboratoire.

Boîtiers testés

• 1 boîtier étanche IP65
• 1 boîtier étanche IP67

Ces deux types sont couramment utilisés comme :

• Boîtier électrique étanche extérieur
• Boîtier de raccordement électrique étanche
• Boîtier de capteur électroniques
• Boîtier de réseau
• Bornes de recharge

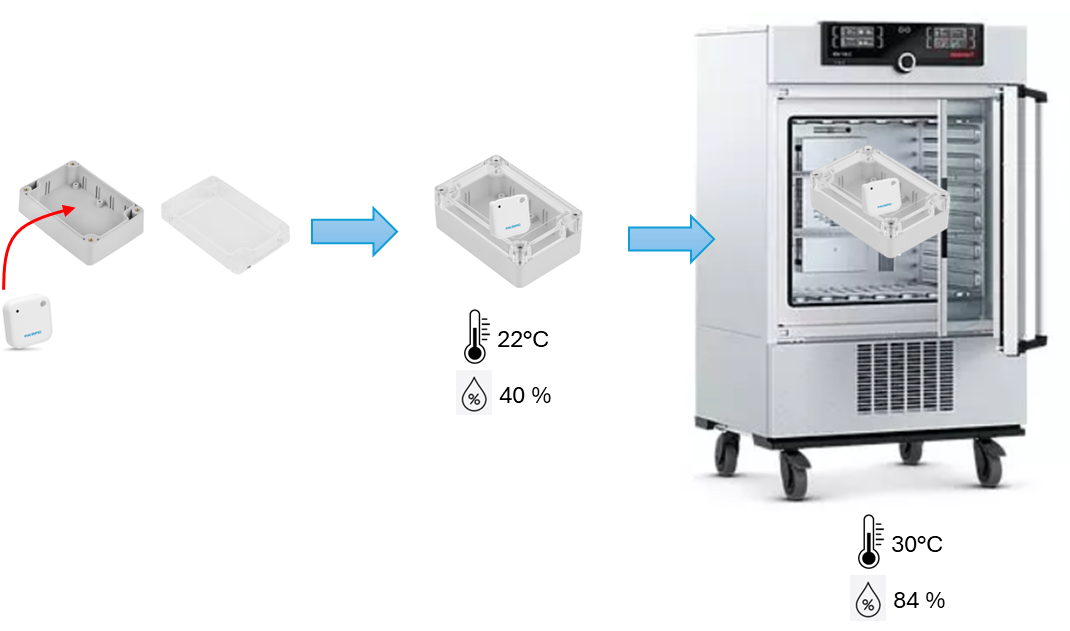

Méthodologie

À température ambiante (22 °C, environ 40 % d’humidité relative) :

• Un capteur d’humidité est placé dans chaque boîtier
• Les boîtiers sont fermés
• Ils sont ensuite placés dans une enceinte climatique à :
  • 30 °C
  • 84 % d’humidité relative

Cette configuration permet d’observer l’évolution :

• De la température interne
• De l’humidité relative
• De la concentration en vapeur d’eau

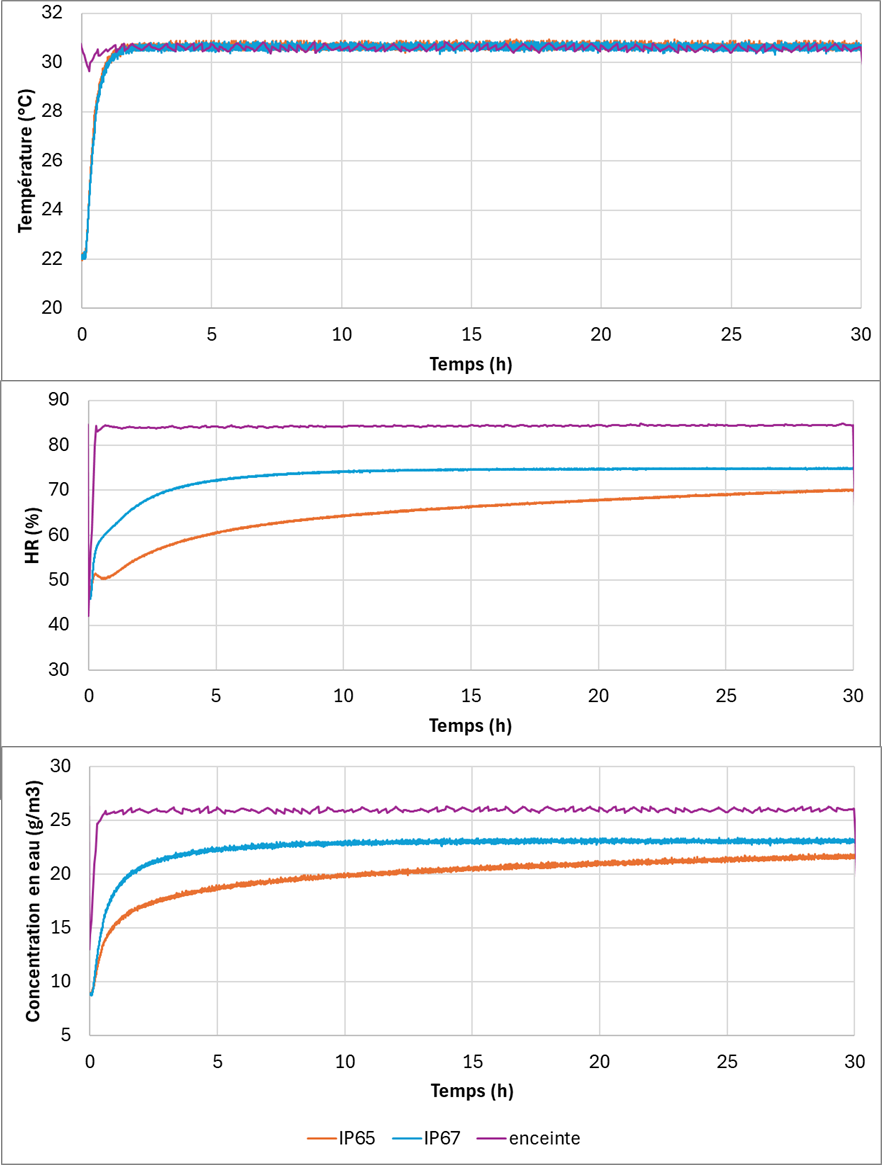

Résultats

Évolution thermique

La température interne des boîtiers converge vers celle de l’enceinte.

Temps de stabilisation : ≈ 1,6 heure (100 minutes).

Cela montre que l’inertie thermique des boîtiers électriques étanches est significative.

Évolution de l’humidité

Dans les deux cas :

• La concentration en eau augmente fortement
• L’humidité relative interne progresse
• Aucun des deux boîtiers n’est étanche à l’air

Différence entre IP65 et IP67

Boîtier IP67

• Augmentation rapide de la concentration en eau au début
• Stabilisation après quelques heures

Interprétation : lorsque le boîtier est chauffé, l’air interne se dilate. Cette surpression met temporairement en défaut les joints d’étanchéité.

L’entrée d’air semble principalement liée aux variations de température.

Boîtier IP65

• Augmentation continue de la concentration en eau
• Progression plus lente après stabilisation thermique
• Absence d’étanchéité à l’air même à température constante

Ce boîtier électrique n’est donc pas hermétique aux échanges gazeux.

Un boîtier IP n’est pas un boîtier anti humidité

Les tests montrent que :

• Les boîtiers IP65 et IP67 ne sont pas étanches à l’air
• Ils se chargent progressivement en humidité dans l’air
• Un risque de condensation dans un coffret électrique existe en cas de point froid

Un boîtier anti humidité nécessite donc :

• Soit un système actif (absorbeur d’humidité électrique)
• Soit un absorbant humidité passif tel que le Ruban AS-B de So Sponge
• Soit une solution spécifique de contrôle hygrométrique

L’indice IP protège contre l’eau liquide et la poussière, mais pas contre l’humidité ambiante.

Le Ruban AS-B : une protection passive contre la condensation

Le Ruban AS-B est une solution développée par So Sponge pour protéger durablement les :

• Boîtiers électriques étanches
• Boîtiers de raccordement électrique
• Coffrets électriques extérieurs
• Boîtiers électroniques sensibles

Une solution simple à intégrer

Le Ruban AS-B se présente sous forme adhésive :

• Installation rapide
• Aucune maintenance
• Aucun perçage du boîtier
• Compatible avec les boîtiers étanches IP

Il transforme un simple boîtier électrique étanche extérieur en solution réellement optimisée contre l’humidité interne.

Protégez durablement vos équipements

Si vos équipements sont exposés à :

• Des variations climatiques importantes
• Des environnements humides
• Des cycles thermiques répétés

Le Ruban AS-B constitue une solution efficace pour limiter la condensation du coffret électrique et prolonger la durée de vie des composants.
